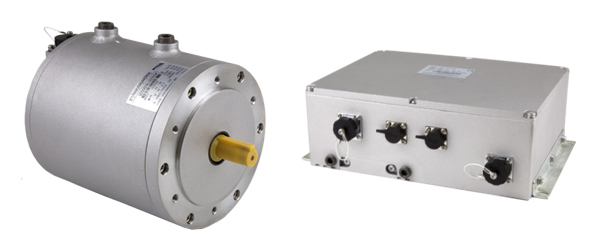

空氣泵伺服
作者：admin 閱讀次數：4498【關閉本頁】
2020-10-04 18:22:46
2004年進入燃料電池系統領域，與上海神力科技、大連化物所、同濟大學共同參與開發該領域國家863計劃項目
設計先進
高速電機設計技術、電磁設計技術,NVH 分析技術,機械結構設計技術
嵌入式芯片軟硬件設計技術，開關電源設計技術，IGBT驅動設計技術
高可靠
IP67高防護等級
優化設計和材料選型，保證永不退磁
全面，高等級EMC測試和耐壓測試
規格全
空氣泵：6KW-15KW/1000RPM-20000RPM
氫氣泵：1.5KW/8000RPM
經驗豐富
與神力科技，同濟大學，浙江大學，新源動力，武漢氫雄等單位長期合作，積累了豐富的設計和調試高速電機經驗
- 170電機參數
電機型號
額定電壓（Vac）
扭矩（Nm）
額定轉速
額定功率(kW)
RLL電阻
Pr_11參數Ld電感
Pr_12參數Lq電感
Pr_13參數Ke反電勢
Pr_14參數SM-170A9D12D-R41L
220
7.1
12000
9
13
350
700
120
SM-170A15D12D-R41L
220
12
12000
15
10
275
550
131
SM-170Z8D80C-R41L
220～380
9.5
8000
8
42
1340
2680
255

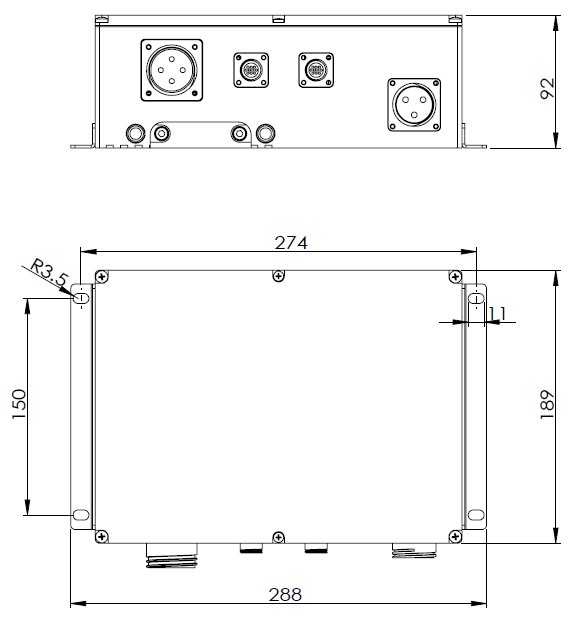

空氣電機泵伺服驅動器
供電電壓范圍
(DC)推薦供電電壓
(DC)輸出電壓
(AC)額定輸出電流
(arms)輸出功率
(kW)冷卻方式 防護等級 450-720V 540V 0-380V 16A 6.0KW 水冷（水溫≤65℃） IP67 450-720V 540V 0-380V 19A 8.0KW 水冷（水溫≤65℃） IP67 450-720V 540V 0-380V 26A 12.0KW 水冷（水溫≤65℃） IP67 450-720V 540V 0-380V 32A 15.0KW 水冷（水溫≤65℃） IP67 450-720V 540V 0-380V 48A 22.0KW 水冷（水溫≤65℃） IP67 450-720V 540V 0-380V 71A 34.0KW 水冷（水溫≤65℃） IP67
